With the rapid advancement of high-frequency electronics, modern RF and microwave systems demand PCBs with ultra-low loss, stable dielectric properties, and controlled impedance performance. Applications such as 5G wireless communication, satellite systems, radar, high-frequency RF front-end modules, and microwave circuits require materials that maintain signal integrity at GHz frequencies.

Duroid PCB is a PTFE-based high-frequency laminate from the Rogers family, widely recognized for its low insertion loss, stable dielectric constant (Dk), and superior signal integrity performance. Its combination of PTFE and ceramic fillers ensures high reliability, minimal signal degradation, and consistent electrical performance across frequency and temperature variations.

What Is a Duroid PCB?

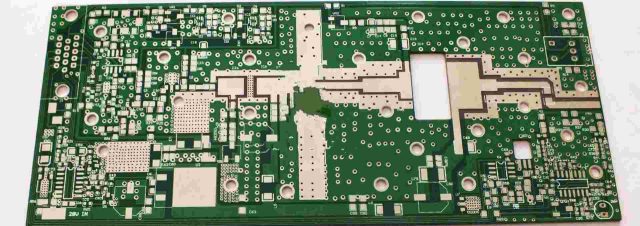

Duroid PCB

A Duroid PCB is a printed circuit board fabricated using Duroid PTFE-based laminates, specifically engineered for RF, microwave, and high-frequency PCB applications. Compared to standard FR-4, Duroid PCB offers:

  • Ultra-low dielectric loss for minimal signal attenuation

  • Stable dielectric constant (Dk) for controlled impedance and predictable performance

  • High thermal and dimensional stability for consistent high-frequency operation

  • Superior performance for RF and microwave circuits in commercial, industrial, and aerospace applications

Duroid PCB is the material of choice for engineers who require precision, reliability, and high-performance signal transmission in demanding RF applications.

Key Advantages of Duroid PCB

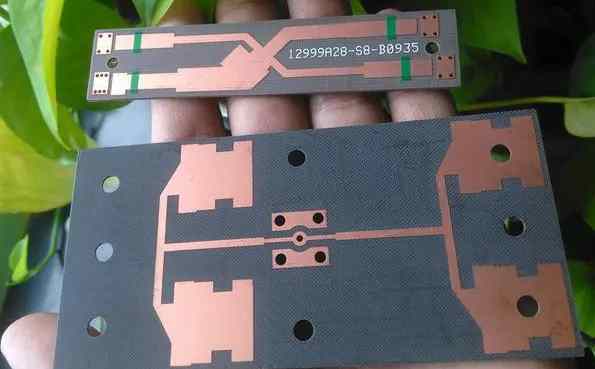

Duroid PCB

1. Ultra-Low Loss for High-Frequency Signals

High-frequency signals are highly sensitive to dielectric loss. Duroid PCB minimizes insertion loss and ensures signal integrity, making it ideal for:

  • Long high-frequency transmission lines

  • Microwave filters, couplers, and resonators

  • RF front-end circuits including LNAs, PAs, and mixers

  • Antenna feed networks and matching circuits

2. Stable Dielectric Constant (Dk) for Controlled Impedance

Controlled impedance is critical for high-frequency PCB performance. Any variation in Dk can cause signal reflections, reduce return loss, and degrade overall RF performance. Duroid PCB provides:

  • Consistent microstrip and stripline impedance

  • Predictable RF phase and timing

  • Reliable signal behavior across production batches

  • Stable impedance for precision microwave circuits

This stability makes Duroid PCB ideal for high-frequency signal PCB, microwave PCB, and RF front-end modules.

3. Superior Thermal and Dimensional Stability

Duroid PCB maintains stable performance across temperature variations and environmental changes. Key benefits include:

  • Reduced thermal expansion for multilayer RF stack-ups

  • Consistent dielectric performance in varying operating conditions

  • High reliability for aerospace, defense, and satellite applications

Applications of Duroid PCB

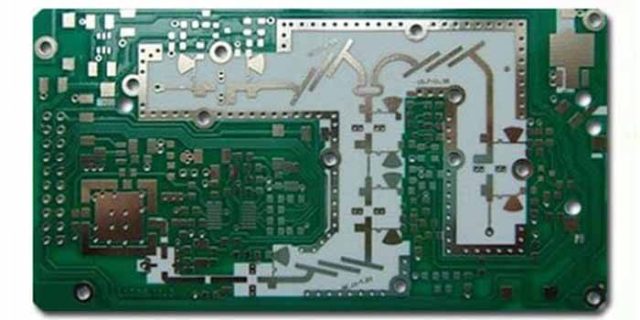

Duroid PCB

Duroid PCB is widely used in industries that require high-frequency performance and microwave reliability:

  • 5G wireless communication modules and base stations

  • Radar systems and automotive radar

  • Satellite and space communication equipment

  • RF front-end circuits: filters, couplers, and power amplifiers

  • Antenna feed networks and microwave matching circuits

  • Wireless communication and GPS modules

  • Aerospace and defense high-frequency electronics

Duroid PCB vs Standard FR-4 and Other Rogers Materials

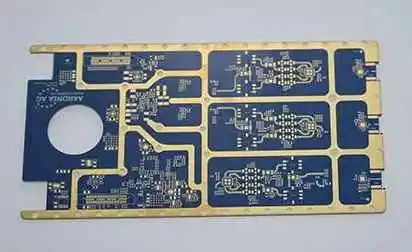

Duroid PCB

Compared with FR-4, Duroid PCB offers:

  • Significantly lower dielectric loss at GHz frequencies

  • Superior controlled impedance for RF traces

  • Higher signal integrity and repeatable performance

Compared with other Rogers laminates (like RO4003C or RO3003), Duroid PCB is preferred when:

  • Ultra-low loss is critical

  • Maximum signal integrity at high frequencies is required

  • Applications demand PTFE-based laminates for microwave circuits

Design and Manufacturing Considerations for Duroid PCB

Duroid PCB

To maximize performance, engineers should focus on:

  1. Stack-Up Planning – Accurate layer spacing ensures controlled impedance.

  2. Trace Geometry – Precise trace width and spacing reduce impedance variations.

  3. Via Design – Minimize via stubs and maintain high-quality plating for RF signal continuity.

  4. Ground Planes – Continuous reference planes and via stitching improve signal integrity and reduce EMI.

  5. Microstrip vs Stripline Routing – Microstrip for easy tuning, stripline for EMI-sensitive multilayer designs.

  6. Surface Finish – Select finishes that maintain low loss at high frequencies.

Proper design and manufacturing control ensure Duroid PCB maintains stable high-frequency performance and reliable microwave operation.

Conclusion

Duroid PCB is a high-performance PTFE-based material that delivers ultra-low loss, stable dielectric properties, and controlled impedance for demanding RF, microwave, and high-frequency PCB applications. From 5G communication and radar to satellite systems and RF front-end modules, Duroid PCB provides the performance, reliability, and signal integrity that modern high-frequency electronics require.

For projects requiring Duroid PCB fabrication, impedance-controlled stack-ups, or high-frequency microwave PCB manufacturing, KKPCB provides expert engineering support, precise fabrication, and reliable production solutions.
